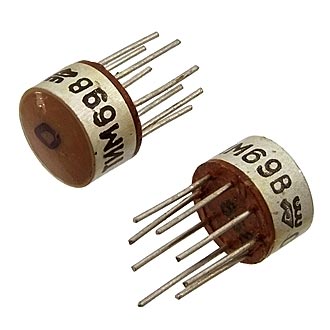

ТИМ-69В диодный мост, диодные мосты отечественные, импортные диодные мосты

D - 9.6 mm, D1 - 7 mm, d - 0.5 mm, H - 15.7 mm, h - 6.5 mm

Трансформаторы типа ТИМ работают в импульсном режиме с импульсами
длительностью от 0,2 до 100 мкс и амплитудой до 30 В.
В зависимости от передаваемой длительности импульса
трансформаторы подразделяются на группы, каждая из которых
содержит трансформаторы с различными числом обмоток и
коэффициентом трансформации.
Миниатюрные импульсные трансформаторы типа ТИМ изготовляются во
всеклиматическом исполнении.
Трансформаторы унифицированы по конструкции и составляют
параметрический ряд, в который входят 252 типономинала.
Они изготовляются в защитном металлическом корпусе и
герметизированы.
Трансформаторы типа ТИМ имеют 9 типоразмеров и изготовляются в
двух конструктивных исполнениях:
- исполнение 1 - на ферритовых магнитопроводах (трансформаторы
ТИМ1В-ТИМ105В);
- исполнение 2 - на пермаллоевых магнитопроводах (трансформаторы
ТИМ111В-ТИМ257В).
Сопротивление изоляции между обмотками в нормальных климатических
условиях — не менее 250 МОм.
Изоляция между обмотками в нормальных климатических условиях
выдерживает без пробоя постоянное напряжение 250 В.
Технические условия: ОЮ0.472.045 ТУ.
